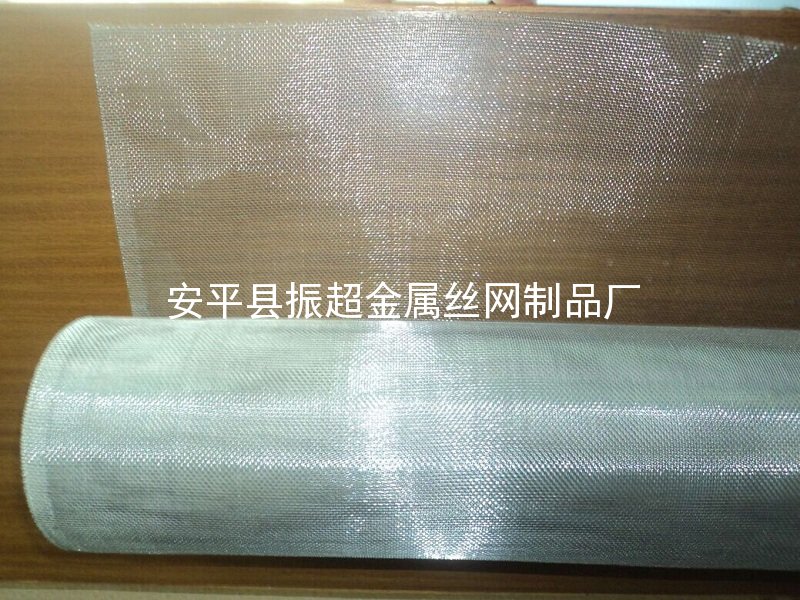

金属丝编织网
本标准参照采用ISO 4783.1：1980<<工业用金属丝筛网和金属丝编织网－网孔尺寸和金属丝直径组合选择指南－第1部分：总则>>.
1 主要内容与适用范围
本标准规定了金属丝编织密纹网的型式与尺寸，技术要求检验方法，验收规则及标志、包装、运输、储存。
本标准适用气体、液体过滤及其他介质分离用金属丝编织密纹网。
2 引用标准
GB 5330 工业用金属丝编织方孔筛网
GB 8605 工业用金属丝
GB 10611 工业用网 网孔尺寸系列
3 结构型式与尺寸
3.1 结构型式
金属丝编织密纹网的结构式有平纹型（如图1）、斜纹（如图2）两种型式。
3.1 尺寸
金属丝编织密纹网的规格、主要参数与尺寸应符合表1的规定。
表1
|
型号
|
基本孔径
参考值μm
|
有效截面率%
|
单位面积网重kg/m2
|
网厚mm
|
相当英制目数
径×纬 目/25.4mm
|
|
MPW 28
|
315
|
14.2
|
5.24
|
1.97
|
7.24×44
|
|
MPW 32
|
300
|
20.4
|
4.04
|
1.53
|
8.49×62
|
|
MPW 40
|
250
|
21.5
|
3.16
|
1.21
|
10.2×79
|
|
MPW 45
|
224
|
21.2
|
2.84
|
1.08
|
11.8×89
|
|
MPW（48）
|
212
|
20.6
|
2.86
|
1.08
|
12.2×89
|
|
MPW 55
|
180
|
20.1
|
2.56
|
0.96
|
14.1×100
|
|
MPW 60
|
160
|
17.6
|
2.64
|
0.96
|
16.1×100
|
|
MPW 68
|
160
|
23.0
|
2.14
|
0.803
|
17.2×125
|
|
MPW 70
|
140
|
16.7
|
2.37
|
0.855
|
18.7×112
|
|
MPW 76
|
140
|
22.3
|
1.9
|
0.715
|
19.3×140
|
|
MPW 90
|
112
|
15.7
|
3.13
|
0.763
|
21.8×125
|
|
MPW 100
|
100
|
14.6
|
1.92
|
0.68
|
25.6×140
|
|
MPW 120
|
80
|
13.6
|
1.74
|
0.61
|
29.9×55
|
|
MPW 140
|
71
|
12.7
|
1.58
|
0.544
|
35.1×175
|
|
MPW 160
|
60
|
12.5
|
1.40
|
0.48
|
40.6×200
|
|
MPW 180
|
56
|
15
|
1.09
|
0.384
|
45.4×249
|
|
MPW 200
|
50
|
14.6
|
0.96
|
0.34
|
51.3×279
|
|
MPW 240
|
45
|
12.8
|
0.99
|
0.34
|
57.7×279
|
|
MPW 260
|
36
|
10.8
|
0.90
|
0.305
|
67.7×310
|
|
MPW 280Ⅰ
|
36
|
12.7
|
0.79
|
0.272
|
70.2×349
|
|
MPW 280Ⅱ
|
40
|
16.2
|
0.72
|
0.254
|
70.2×393
|
|
MXW 300Ⅰ
|
30
|
10.2
|
1.39
|
0.272
|
78.4×698
|
|
MXW 300Ⅱ
|
32
|
13.4
|
1.26
|
0.254
|
78.4*787
|
|
MXW(320)
|
30
|
12.2
|
1.22
|
0.242
|
81.2×787
|
|
MXW 360Ⅰ
|
25
|
9.6
|
1.24
|
0.242
|
90.7×787
|
|
MXW 360Ⅱ
|
28
|
12.7
|
1.12
|
0.226
|
90.7×887
|
|
MXW 400Ⅰ
|
22
|
9.6
|
1.15
|
0.226
|
102×887
|
|
MXW 400Ⅱ
|
20
|
7.0
|
1.26
|
0.242
|
102×887
|
|
MXW 500
|
17
|
9.5
|
0.88
|
0.171
|
130×1118
|
|
MXW 600
|
16
|
11.3
|
0.72
|
0.143
|
150×1397
|
|
MXW(630)
|
15
|
12.4
|
0.67
|
0.135
|
160×1552
|
|
MXW 650Ⅰ
|
12
|
8.6
|
0.73
|
0.143
|
166×1397
|
|
MXW 650Ⅱ
|
14
|
11.2
|
0.68
|
0.135
|
166×1552
|
|
MXW (685)Ⅰ
|
11
|
7.4
|
0.74
|
0.143
|
174×1397
|
|
MXW (685)Ⅱ
|
13
|
12.9
|
0.63
|
0.127
|
174×1746
|
|
MXW 795
|
10
|
9.2
|
0.58
|
0.114
|
203×1746
|
|
MXW 850
|
10
|
9.9
|
0.53
|
0.105
|
212×1862
|
|
MXW 1000Ⅰ
|
8
|
8.0
|
0.5
|
0.096
|
247×1996
|
|
MXW 1000Ⅱ
|
9
|
10.6
|
0.45
|
0.09
|
247×2235
|
|
MXW 1125
|
7
|
7.2
|
0.45
|
0.086
|
285×2235
|
|
MXW (1180)
|
6
|
6.1
|
0.45
|
0.086
|
299×2235
|
|
MXW 1250
|
5
|
5.0
|
0.46
|
0.086
|
314×2235
|
3.2 标记
3.3.1型号编制方法
3.3.1.1平纹密纹网的型号编制方法
M P － W － XX
M代表密纹代号
P 代表平纹编织代号
W代表网代号
XX代表规格代号
3.3.1.1 斜纹密纹网的型号编制方法
M X － W － XX
M代表密纹代号
X代表双层斜纹编织代号
W代表网代号
XX代表规格代号
3.3.2 标记方法
□ － □/□ － □ － □ □
型号 经丝直径/纬丝直径 材料 网宽，m 标准编号
3.3.3 标记示例
示例1：经丝直径0.40mm，纬丝直径0.28 mm，网宽1000.0Crl8Nil9材料，平纹编织的金属丝编织密纹标记：
NPW 80-0.40/0.28-0Crl8Nil9-1 JB/T 5979-92
示例2：经丝直径0.050mm,纬丝直径0.032，网宽1000mm，H80材料，斜纹编织密纹网标记：
MXW 789-0.050/0.032-H80-1 JB/5979-92
4 技术要求
4.1 金属材料应符合表2的规定。根据不同用途，也可采用其他金属材料。
4.2 金属丝直径编和圆度公差应符合表1的规定。
4.3 纬丝密度及其极限偏差应符合表1的规定。
4.4 经向金属丝之间的网孔平均尺寸偏差、大网孔尺寸偏差范围和径向大网数量应符合表1 的规定。
4.5 金属丝编织密纹网应成卷供应，每卷网可由一段或数段组成，同一卷内必须同一规格、同一材料。每段网的最小长度应符合表2的规定。
表2
|
型号
|
网段长充（min） m
|
|
MPW 28~280
|
2.5
|
|
MXW 300~630
|
2.5
|
|
MXW 650~1000
|
1
|
|
MXW 1125~1250
|
0.5
|
4.6 网幅宽度为800，1000，1250，1600，2000mm.。根据双方协商也可制造其他幅宽的网，其偏差不应超过幅宽的2%。
4.7 网表面应平整、清洁、纬丝应紧密排列，没有间隙，不应有任何机械损伤、锈斑。
4.8 网面编织缺陷应符合表3的规定。
表3
|
型号
|
断丝、回鼻形成的亮点平均数
（不多于） 个/m2
|
双线、错铰、稀道形成的亮道平均数（不多于） 条/m
|
|
MPW 28~100
|
10
|
1
|
|
MPW 120~280
|
15
|
1
|
|
MXW 300~600
|
50
|
2
|
|
MXW 630~850
|
180
|
3
|
|
MXW 1000~1250
|
250
|
3
|
5 试验方法
5.1 金属丝编织网应在有均匀光源的毛玻璃检验台上进行检验。
5.2 网面质量用目测或借助5~25倍显微镜观察 ，缺陷处及报废部位应做出明显标志。
5.3 经、纬丝址径偏差和圆度公差的测量应按规定进行检验。
5.4 纬丝密度应在下列条件下测量：
a. 在距网边10mm的网面内：
b. 选用0.01~0.05mm;
c. 测量长度；
对于MPW 28~120，测量长度为5mm;
对于MPW 140~180,测量长度为8mm；
对于MPW 200~MXW 600,测量长度为2mm;
对于MXW 630~1250,测量长度为1mm.
5.5 径丝网孔算术平均尺寸和大网孔尺寸的测量应选用0.01~0.05mm的量具，在网端进行测量。
5.6大网孔尺寸数量在200mm×200mm网面上测定。
5.7 网幅度和网段长度用分度值不低于1mm的量具测量。
6 检验规则
6.1 产品由制造厂技术检验部门检验，并签发合格证方能出厂。
6.2 产品应成卷提交检验，一卷内含有数段者，每个网段都必须进行检验。
6.3 检验项目包括：
a. 编织类型；
b. 经丝直径和径丝间网孔尺寸；
c. 纬丝直径和纬丝密度；
d. 网面质量；
e. 网宽、网长及数量；
7 标志、包装、运输、储存
7.1 标志
7.1.1 成品应附有产品合格证，其内容包括：
a. 产品名称及标记；
b. 数量；
c. 生产日期；
d. 质量检验部门印记；
e. 制造厂名和商标；
7.1.2 每个外包装表面应标明：
a. 产品名称及标记；
b. 制造厂名；
c. 净重和毛重；
d. 出厂日期；
e. 包装储运图示标志。
7.2 包装
7.2.1 成品的内包装应采用防潮纸及其他不影响网产品表面质量的材料，亦可供需双方协商确定。
7.2.2 成品的外包装要附有产品合格证等随带文件。
7.3 运输、储存
7.3.1 运输过程应有防雨、防潮措施。
7.3.2 应储存于干燥及无腐蚀的场所。
