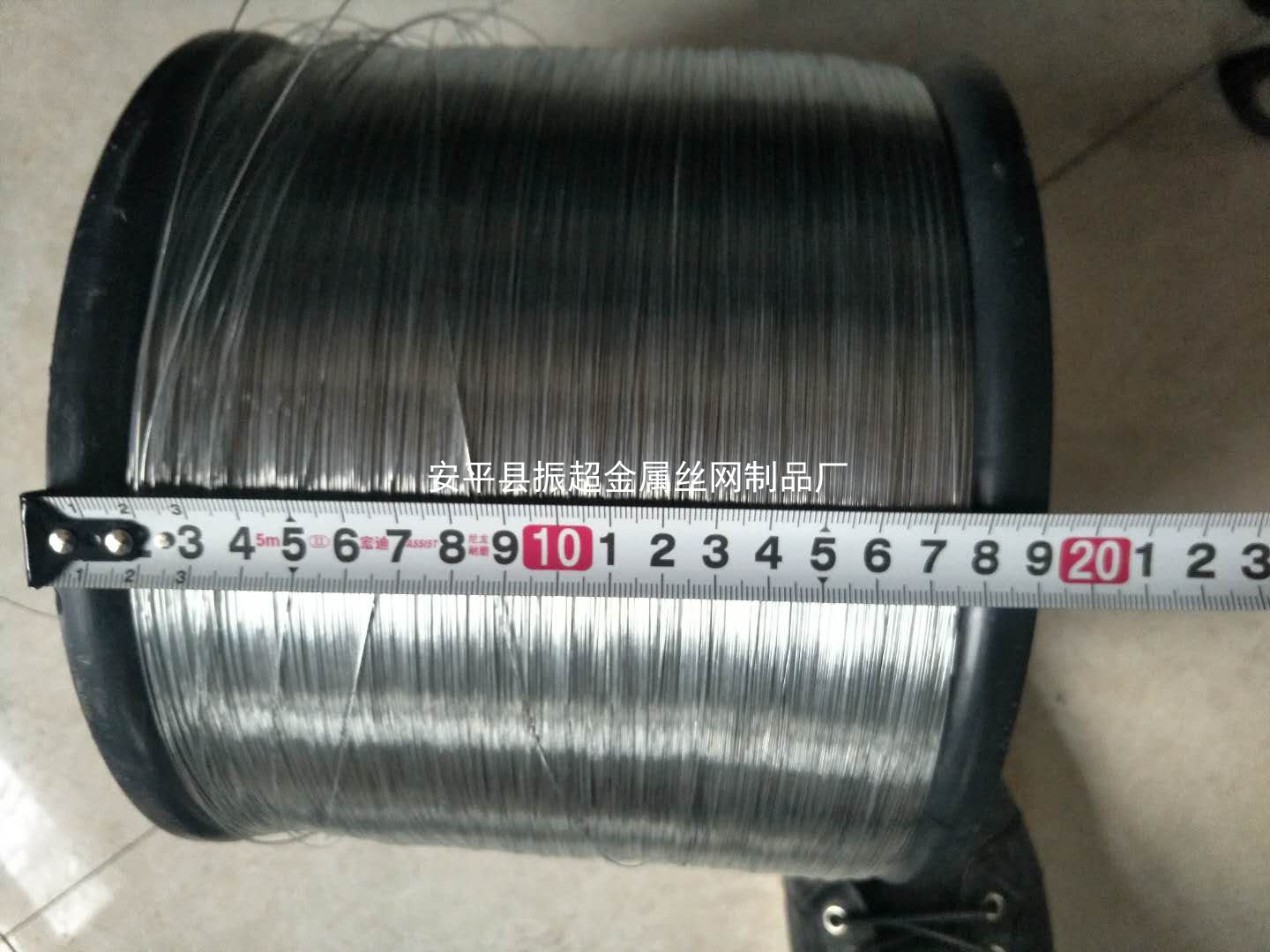

N95口罩鼻梁丝相比普通口罩鼻梁丝选用的丝径较粗，多采用0.55，0.6，0.7毫米丝径，由于N95口罩鼻梁丝选用的丝径较粗，因此对软度的要求更为严格，N95口罩的检验更为严格，如果想达到软度要求，必须采用高温真空地缸炉工艺退火，其他工艺的铁丝根本不合格。

由于现在市场上口罩鼻梁丝比较混乱，下面我们就详细介绍一下，希望用户朋友们仔细的看，对你是有帮助的。

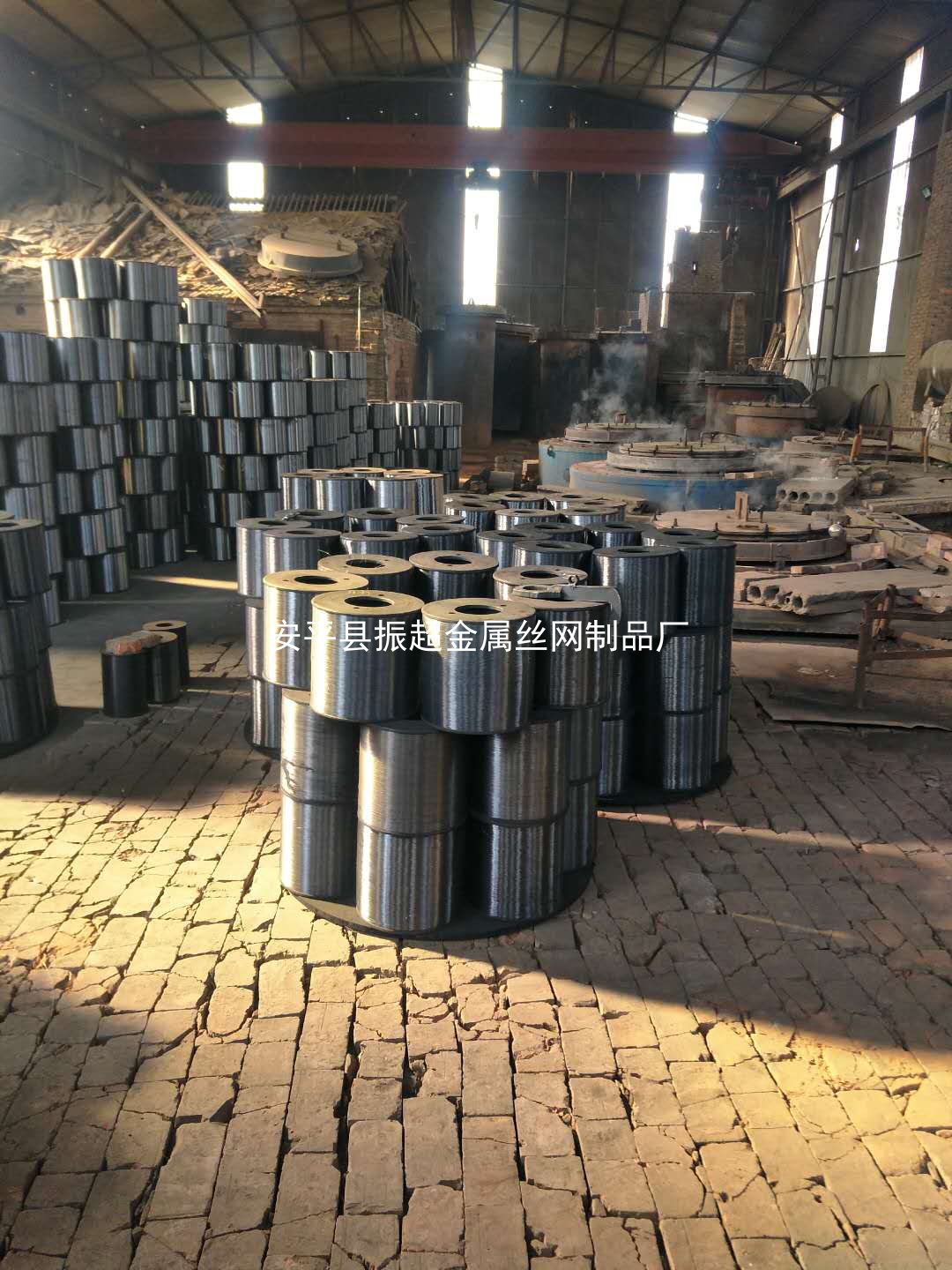

本来口罩鼻梁丝的标准流程是：用0.45，0.5，或0.7毫米的高温真空退火铁丝进行冷镀锌处理，此过程中的退火才是真正意义上的退火，地缸炉恒温退火4小时以上，这样出来的退火丝软度才是口罩鼻梁丝的标准软度。由于此流程中的镀锌环节产能严重不足，所以才衍生出了下面的两种，都是存在问题的，请仔细的看。

第一种，不是镀锌线不够，产能严重不足吗，用户又要求镀锌，怎么办，有办法，0.45，0.5毫米的镀锌铁丝不够用，可是较粗的镀锌铁丝多的是，比如1.5毫米，2毫米等等，把1.5毫米，2毫米的镀锌铁丝拉拔成0.45，0.5毫米不就行了吗，从外观看是丝毫看不出来的，但是一使用就很明显了，这样用粗丝拔细的镀锌铁丝，硬度要高很多，使用起来会有很大影响，不经过高温退火，弹性较强，反映在口罩上会不粘合鼻梁.包PE的时候会不顺畅，极容易出现翻转现象。

第二种，不是要求镀锌吗，0.45，0.5，0.7的黑铁丝可并不少，把黑铁丝做热镀锌处理，请注意，此过程是用黑铁丝原丝做热镀锌处理，并不是用退火丝做热镀锌处理，用退火丝是做不了热镀锌处理的，工艺的问题，不过热镀锌处理的过程就有退火功能，退火温度和地缸温度几乎差不多，可是退火时间就差很多了，热镀锌高温退火的时间也不过就是短短的几秒钟。因此，软度也是不够的。反映在口罩上也会不粘合鼻梁.包PE的时候会不顺畅，极容易出现翻转现象。

如果对镀锌要求高，在标准镀锌口罩丝供应不上的时候，可购买少量应急。

以上所说的两种镀锌铁丝，在价格上要比标准镀锌口罩鼻梁丝低不少。并不是所有的厂家都告诉你这些。因此目前市场上的价格很乱。购买时需要注意。

如果对软度要求高，在标准镀锌口罩鼻梁丝又的确严重缺货的情况下，又不想停工，直接用退火丝也是可行的，镀锌的作用是防锈，做鼻梁条的时候又要包pE，如果出于防护的角度看，镀锌的实际意义并不大。
